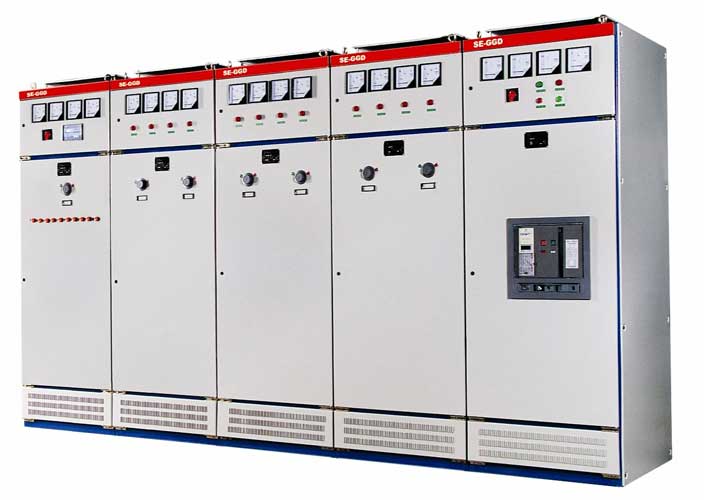

GGD交流低压固定式配电柜

固定式配电柜适用于交流50（60）Hz、额定工作电压380V、额定电流≤3150A的配电系统中，作为动力、照明及配电设备的电能转换、分配与控制之用。广泛应用于发电厂、变电站、厂矿企业等场所。

使用条件：

GGD开关柜适用于室内安装，防护等级常规为IP30

1、环境温度：最高温度：+40℃，最低温度:-5℃

2、环境湿度：相对湿度≤50%（40℃）；相对湿度≤90%（20℃）

3、海拔高度：≤2000m

4、客户有特殊要求时，可与我司协商解决

产品特点：

1、通用柜的零部件模块数化设计,并按E=20mm和E=100mm模数排列的安装孔,通用系数高。

2、柜门用转轴式活动铰链与构架相连，安装、拆卸方便。

3、GGD柜按照现代工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方,面目一新。

4、柜体面漆选用聚脂型烘漆、附着力强，质感好，整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。

5、GGD柜设计时充分考虑到柜体在运行中的散热问题,在柜体上,下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排热,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,保持有较好的散热性能,散热孔用钢丝网板加封,保证柜体的防护等级。

客户订货时，请提供下列资料：

1、产品的全部型号（主电路方案号、辅助电路方案号）

2、主电路系统顺序图

3、柜体平面布置图

4、辅助电路电气原理图

5、柜内元器件清单

6、与产品正常使用不符的其它特殊要求

7、客户若无相应资料，可交由我司设计
